Рукава резиновые напорные

Рукава резиновые являются одними из наиболее популярных резинотехнических изделий (РТИ), а сфера их применения очень широка: от промышленных нужд до использования в быту.

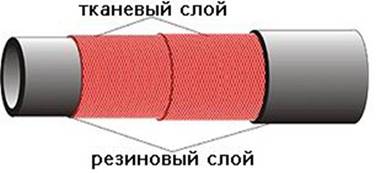

Как правило, резиновым рукавом называется гибкая конструкция, состоящая из каркаса, покрытого резиновым слоем.

Существует несколько видов резиновых рукавов – согласно их области использования. Соответственно, могут меняться характеристики их конструкций.

РУКАВА НАПОРНЫЕ С НИТЯНЫМ УСИЛЕНИЕМ ГОСТ 10362-76

Применяются в качестве гибких трубопроводов для подачи под давлением бензина авиационного, бензина автомобильного, топлива реактивного, топлива дизельного, масла на нефтяной основе, смазки жидкостей, смазки солидола жирового, воды, жидкости охлаждающей низкозамерзающей, слабых растворов неорганических кислот и щелочей (до 20%), кроме азотной кислоты.

Рукава работоспособны в районах с умеренным и тропическим климатом при температуре окружающей среды от -50°С до +90°С, в районах с холодным климатом от -60°С до +90°С. Климатическое исполнение указывается при заказе. Запас прочности не менее: для жидких рабочих сред – 3Р, для воздуха и других газов – 5Р.

ДИАМЕТР,мм		РАБОЧЕЕ ДАВЛЕНИЕ, МПа (атм)	ДЛИНА РУКАВА,м
внутренний	наружный
3,8	9,0	0,49 (4,9 атм)	до 2,5
6	14,5	1,60 (16,0 атм)	до 4
8	15,0	1,60 (16,0 атм)	до 4
8	18,0	1,00 (10,0 атм)	до 2,7
10	17,0	1,47 (14,7 атм)	до 4
10	18,5	1,60 (16,0 атм)	до 4
12	20,0	1,60 (16,0 атм)	до 4
14	23,0	1,60 (16,0 атм)	до 10
16	25,0	1,60 (1,60 атм)	до 10
18	27,0	1,60 (16,0 атм)	до 10
20	29,0	1,60 (16,0 атм)	до 10
22	32,0	1,47 (14,7 атм)	до 10
25	35,0	1,60 (16,0 атм)	до 10
27	36,5	0,49 (4,9 атм)	до 10
32	43,0	1,60 (16,0 атм)	до 10
38	49,0	1,60 (16,0 атм)	до 10
40	51,5	1,60 (16,0 атм)	до 10
50	61,5	1,60 (16,0 атм)	до 10

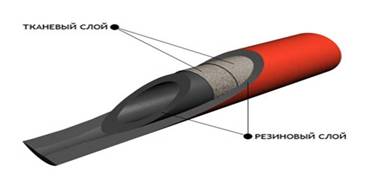

Рукава напорные с текстильным каркасом (ГОСТ 18698-79)

Напорные резиновые рукава с текстильным каркасом применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов.


Класс: Б (I); В (II); ВГ (III); Г (IV); П (VII); Ш (VIII); Пар-2 (X), Пар-1(Х).
Рабочая среда:
Б (I) — бензины, керосины, минеральные масла на нефтяной основе;
В (II) — вода техническая (без присадок), растворы неорганических кислот и щелочей концентрацией до 20% (кроме растворов азотной кислоты);
ВГ (III) — горячая вода;
Г (IV) — воздух, углекислый газ, азот и другие инертные газы;
П (VII) — пищевые вещества (спирт, вино, пиво, молоко, слабокислые растворы органических и других веществ, питьевая вода);
Ш (VIII) — абразивные материалы (песок от пескоструйных аппаратов), слабощелочные и слабокислые растворы для штукатурных и малярных работ;
Пар-2 (X) — насыщенный пар;
Пар-1 (Х) — насыщенный пар.
Класс Б: бензин, керосин и минеральные масла на нефтяной основе



Диаметр (мм)	Давление (МПа)	Длина (м)	Температура эксплуатации
16	1,0 (10 атм)	10; 19,5; 20	От -35 до +70
18	1,0 (10 атм)	10; 19,5; 20
25	0,63 , 1,0 (6,3; 10 атм)	10; 19,5; 20
32	0,63 , 1,0 (6,3; 10 атм)	10; 19,5; 20
38	0,63 , 1,0 (6,3; 10 атм)	10; 19,5; 20
50	0,63 , 1,0 (6,3; 10 атм)	9,5; 10
65	0,63 , 1,0 (6,3; 10 атм)	9,5; 10
75	0,63 , 1,0 (6,3; 10 атм)	9,5; 10
100	0,63 (6,3 атм)	4



Класс В: вода техническая, растворы неорганических кислот и щелочей с концентрацией до 20% (кроме азотной)



Также мы предлагаем следующие рукава:

• рукав резиновый напорно-всасывающий

• рукав резиновый напорный с нитяным усилением

• рукав резиновый напорный с текстильным каркасом

• рукав резиновый высокого давления, с металлическими оплетками

• рукав резиновый для газовой сварки и резки металлов

• рукав резиновый и муфты прокладочной конструкции

• рукав резиновый напорно-всасывающий маслобензостойкий антистатический

• рукав резиновый с нитяным каркасом длинномерный

• рукав резиновый антистатический для топливораздаточных колонок (два типа)

• рукав резиновый поливочный (шланг)

Резиновые рукава высокого давления, с металлическими оплетками.

Представляют собой трубопровод с каркасом из резиновых слоев и одной (либо двух) металлических оплеток. Внутренний диаметр составляет от 6 до 25 мм. Используются для подачи горячей воды, масел и др. Функционируют при температуре от -50 до +70.

Рукава резиновые для газовой сварки и резки металлов.

Каркас состоит из резиновых слоев и нитяной оплетки. Внутренний диаметр рукавов составляет от 6,3 до 16 мм.

Используются для подачи под давлением: газов (городского газа, бутана, пропана, ацетилена), жидкого топлива (бензина, керосина и др.), кислорода. Рабочая температура: от -55 до +70, при давлении от 0,63 до 2 МПа (иногда 4 МПа).

Резиновые рукава и муфты прокладочной конструкции.

Каркас состоит из нескольких резиновых и тканевых слоев. Используются как соединительные трубопроводы для воздушных, масляных, топливных, гидравлических и ряда других систем. Длина рукава достигает 10 метров. Работоспособны в температурном диапазоне от -55 до +100.

Резиновый напорно-всасывающий рукав антистатический, маслобензостойкий.

Состоят из текстильного каркаса, металлоспирали и мягких манжет нам концах. Используются для нагнетания и всасывания топлива, масел. Размер внутреннего диаметра колеблется от 25 до 100 мм. Работоспособны при температуре от -50 до +90.

Резиновый длинномерный рукав с нитяным каркасом.

Тип каркаса вполне ясен из названия. Рукав предназначен для подачи под давлением жидкостей и газов. Рабочая температура от -35 до +50.

Резиновые антистатические рукава для топливораздаточных колонок (два типа).

Используются как гибкие трубопроводы для подачи нефтепродуктов. Первый тип функционирует при температуре от-40 до +55, второй – от -40 до +70. Внутренний диаметр составляет от 20 до 25 мм.

Рукава резиновые поливочные (шланги).

Используются для полива садов, газонов, дорожек, а также для мытья автомашин, при температуре от +1 до +45. Внутренний диаметр колеблется от 12 до 25 мм.
